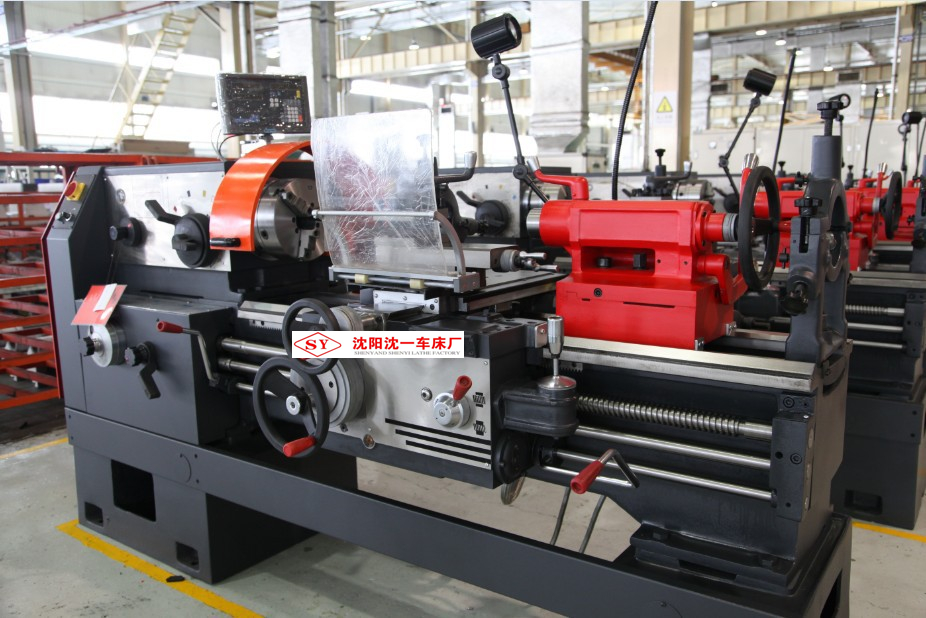

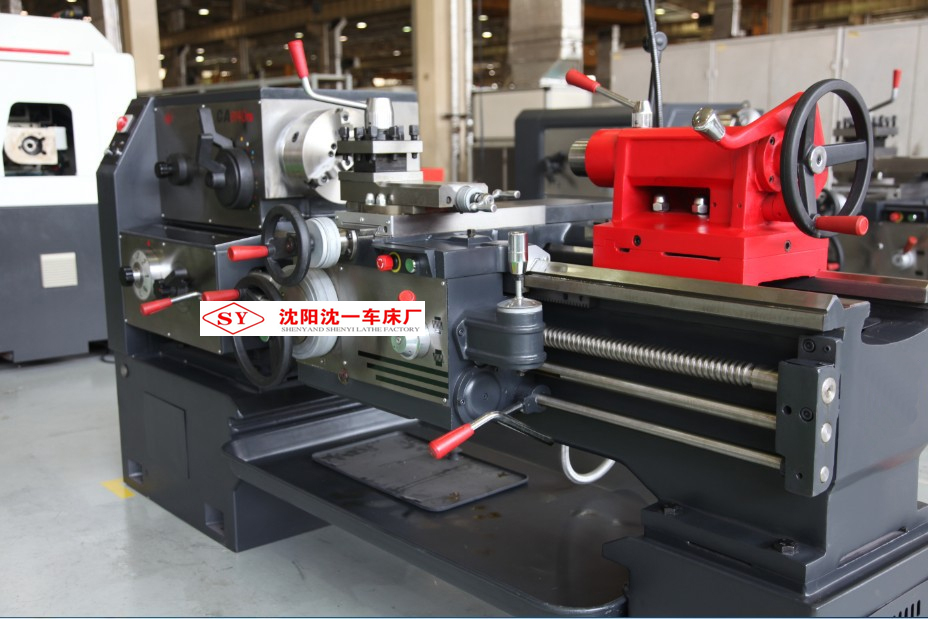

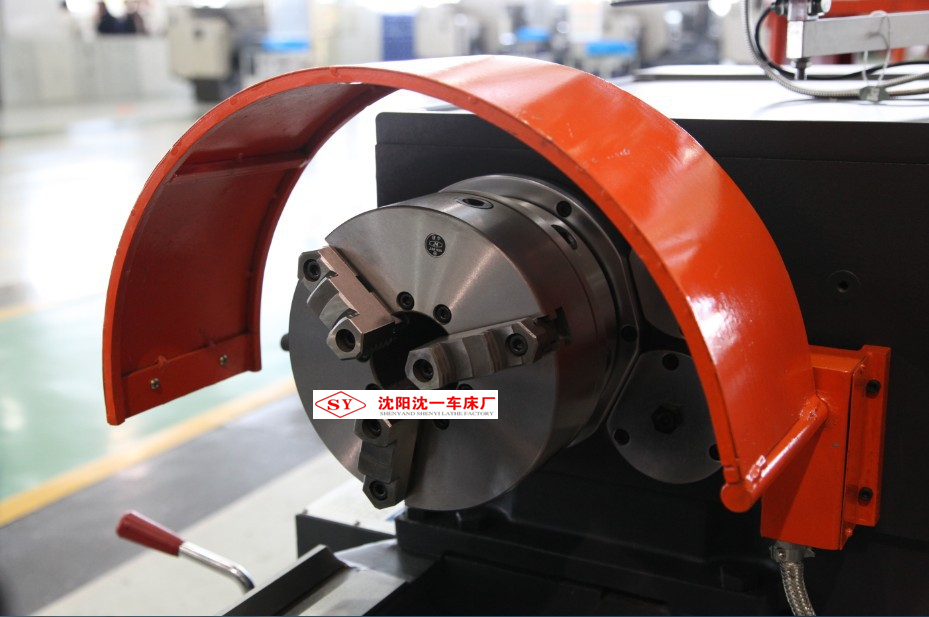

CA6140/6150/6161普通车床
CA6140A | CA6240A | CA6150A | CA6250A | CA6161A | CA6261A | ||
床身回转直径 | mm | 400 | 400 | 500 | 500 | 610 | 610 |
刀架上回转直径 | mm | 210 | 210 | 300 | 300 | 370 | 370 |
马鞍内回转直径×有效长度 | mm | - | 630×210 | - | 720×210 | - | 830×210 |
最大工件长度/最大车削长度 | mm | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 |
主轴中心至床身平面导轨距离 | mm | 205 | 205 | 250 | 250 | 305 | 305 |
主轴孔径/主轴孔前端锥度 | mm | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 | φ52 /莫氏圆锥6号 |
主轴转速级数 正转/反转 | 24/12 | 24/12 | 24/12 | 24/12 | 24/12 | 24/12 | |
主轴转速范围 | |||||||
正转 | r/min | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 | 50Hz:11-1600 60Hz:12-1680 |
反转 | r/min | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 | 50Hz:14-1580 60Hz:16.8-1896 |
纵向进给量范围(64种) | |||||||
标准进给 | mm/r | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 |
小进给 | mm/r | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 |
加大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
横向进给量范围(64种) | |||||||
标准进给 | mm/r | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 |
小进给 | mm/r | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 |
加大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
刀架纵/横向的快移速度 | m/min | 纵向4 横向2 | 纵向4 横向2 | 纵向4 横向2 | 纵向4 横向2 | 纵向4 横向2 | 纵向4 横向2 |
加工螺纹范围 | |||||||
公制螺纹44种 | mm | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 |
模数螺纹39种 | mm | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 |
英制螺纹21种 | 牙/寸 | 2-24 | 2-24 | 2-24 | 2-24 | 2-24 | 2-24 |
径节螺纹37种 | 1-96 | 1-96 | 1-96 | 1-96 | 1-96 | 1-96 | |
上/下刀架最大行程 | mm | 140/320 | 140/320 | 140/320 | 140/420 | 140/420 | 140/420 |
刀架转盘回转角度 | ° | ±90 | ±90 | ±90 | ±90 | ±90 | ±90 |
主轴中心线至刀具支承面距离 | mm | 26 | 26 | 26 | 26 | 26 | 26 |
刀杆截面尺寸 | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
尾座主轴直径×行程及主轴孔锥度 | mm | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 | 75×150 莫氏圆锥5号 |
丝杠螺距 | mm | 12 | 12 | 12 | 12 | 12 | 12 |
主电机功率 | kW | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
主机净重(约) | |||||||
750mm | kg | 1990 | 1990 | 2060 | 2060 | 2180 | 2180 |
1000mm | kg | 2070 | 2070 | 2140 | 2140 | 2260 | 2260 |
1500mm | kg | 2220 | 2220 | 2290 | 2290 | 2437 | 2437 |
2000mm | kg | 2570 | 2570 | 2640 | 2640 | 2787 | 2787 |
主机轮廓尺寸(长×宽×高) | |||||||
750mm | mm | 2418×1000 ×1267 | 2418×1000 ×1267 | 2418×1037 ×1312 | 2418×1037 ×1312 | 2418×1130 ×1367 | 2418×1130 ×1367 |
1000mm | mm | 2668×1000 ×1267 | 2668×1000 ×1267 | 2668×1037 ×1312 | 2668×1037 ×1312 | 2668×1130 ×1367 | 2668×1130 ×1367 |
1500mm | mm | 3168×1000 ×1267 | 3168×1000 ×1267 | 3168×1037 ×1312 | 3168×1037 ×1312 | 3168×1130 ×1367 | 3168×1130 ×1367 |
2000mm | mm | 3668×1000 ×1267 | 3668×1000 ×1267 | 3668×1037 ×1312 | 3668×1037 ×1312 | 3668×1130 ×1367 | 3668×1130 ×1367 |
项目 | 单位 | CA6140B/A | CA6240B/A | CA6150B/A | CA6250B/A | CA6161B/A | CA6261B/A |
床身上回转直径 | mm | φ400(16") | φ400(16") | φ500(20") | φ500(20") | φ610(24") | φ610(24") |
刀架上回转直径 | mm | φ210 | φ210 | φ300 | φ300 | φ370 | φ370 |
(8 1/4") | (8 1/4") | (12") | (12") | (14 9/16 ") | (14 9/16 ") | ||
马鞍内回转直径× | mm | φ630(25") | φ720(28") | φ830 | |||
有效宽度 | ×210 | ×210 | (32 2/3 ") | ||||
×210 | |||||||
二顶尖间长度 | mm | 750/1000/ | 750/1000/ | 750/1000/ | 750/1000/ | 750/1000/ | 750/1000/ |
1500/2000/ | 1500/2000/ | 1500/2000/ | 1500/2000/ | 1500/2000/ | 1500/2000/ | ||
3000 | 3000 | 3000 | 3000 | 3000 | 3000 | ||
(29"/40"/ | (29"/40"/ | (29"/40"/ | (29"/40"/ | (29"/40"/ | (29"/40"/ | ||
60"/118") | 60"/118") | 60"/118") | 60"/118") | 60"/118") | 60"/118") | ||
床身宽度、硬度 | mm | 400、RC52 | 400、RC52 | 400、RC52 | 400、RC52 | 400、RC52 | 400、RC52 |
刀杆截面 | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
主轴 | |||||||
主轴转速范围(级数) | |||||||
正传 | r/min | 10-1400 | 10-1400 | 10-1400 | 10-1400 | 10-1400 | 10-1400 |
(24 kinds) | (24 kinds) | (24 kinds) | (24 kinds) | (24 kinds) | (24 kinds) | ||
反转 | r/min | 14-1580 | 14-1580 | 14-1580 | 14-1580 | 14-1580 | 14-1580 |
(12 kinds) | (12 kinds) | (12 kinds) | (12 kinds) | (12 kinds) | (12 kinds) | ||
主轴内孔直径 | mm | φ80 | φ80 | φ80 | φ80 | φ80 | φ80 |
(3 9/64") | (3 9/64") | (3 9/64") | (3 9/64") | (3 9/64") | (3 9/64") | ||
主轴头型式 | mm | A28 | A28 | A28 | A28 | A28 | A28 |
前主轴孔锥度 | φ90(1:20) | φ90(1:20) | φ90(1:20) | φ90(1:20) | φ90(1:20) | φ90(1:20) | |
进给 | |||||||
进给数量 | 64 kinds | 64 kinds | 64 kinds | 64 kinds | 64 kinds | 64 kinds | |
(for each) | (for each) | (for each) | (for each) | (for each) | (for each) | ||
主轴每转纵向进给 | |||||||
标准 | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 |
小进给 | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 |
加大进给 | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 |
主轴每转横向进给 | |||||||
标准 | mm/r | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 |
小进给 | mm/r | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 |
加大进给 | mm/r | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 |
公制螺纹范围 | mm | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 |
(44 kinds) | (44 kinds) | (44 kinds) | (44 kinds) | (44 kinds) | (44 kinds) | ||
英制螺纹范围 | t.p.i | 2001-2-24 | 2001-2-24 | 2001-2-24 | 2001-2-24 | 2001-2-24 | 2001-2-24 |
(28kinds) | (28kinds) | (28kinds) | (28kinds) | (28kinds) | (28kinds) | ||
模数螺纹范围 | mm | 0.25-48(module) | 0.25-48(module) | 0.25-48(module) | 0.25-48(module) | 0.25-48(module) | 0.25-48(module) |
(39 kinds) | (39 kinds) | (39 kinds) | (39 kinds) | (39 kinds) | (39 kinds) | ||
径节螺纹范围 | D.P | 1/2-96 | 1/2-96 | 1/2-96 | 1/2-96 | 1/2-96 | 1/2-96 |
(38 kinds) | (38 kinds) | (38 kinds) | (38 kinds) | (38 kinds) | (38 kinds) | ||
床鞍纵向快移速度 | m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min | 4 m/min |
刀架横向快移速度 | m/min | 2 m/min | 2 m/min | 2 m/min | 2 m/min | 2 m/min | 2 m/min |
刀架转盘回转角度 | ° | ±90 | ±90 | ±90 | ±90 | ±90 | ±90 |
横刀架行程 | mm | 320 | 320 | 320 | 320 | 420 | 420 |
(12 1/2") | (12 1/2") | (12 1/2") | (12 1/2") | (16 4/25") | (16 4/25") | ||
小刀架移动行程 | mm | 140 | 140 | 140 | 140 | 140 | 140 |
(5 1/2") | (5 1/2") | (5 1/2") | (5 1/2") | (5 1/2") | (5 1/2") | ||
床尾 | |||||||
床尾主轴最大行程 | mm | 150 | 150 | 150 | 150 | 150 | 150 |
(5 29/32") | (5 29/32") | (5 29/32") | (5 29/32") | (5 29/32") | (5 29/32") | ||
床尾主轴直径 | mm | φ75 | φ75 | φ75 | φ75 | φ75 | φ75 |
(2 61/64") | (2 61/64") | (2 61/64") | (2 61/64") | (2 61/64") | (2 61/64") | ||
床尾主轴孔锥度 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | |
主电机 | kW | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) | 7.5 (10 Hp) |
净重/毛重 | |||||||
750mm | kg | 1990/2680 | 1990/2680 | 2060/2410 | 2060/2410 | 2180/3000 | 2180/3000 |
1000mm | kg | 2070/2760 | 2070/2760 | 2140/2830 | 2140/2830 | 2260/3200 | 2260/3200 |
1500mm | kg | 2220/3020 | 2220/3020 | 2290/3050 | 2290/3050 | 2437/3400 | 2437/3400 |
2000mm | kg | 2570/3420 | 2570/3420 | 2640/3490 | 2640/3490 | 2787/3800 | 2787/3800 |
3000mm | 3200/ | 3287/ | |||||
轮廓尺寸/包装尺寸 | |||||||
750mm | 2418×1000 | 2418×1000 | 2418×1037 | 2418×1037 | 2418×1130 | 2418×1130 | |
×1270/ | ×1270/ | ×1315/ | ×1315/ | ×1370/ | ×1370/ | ||
2600×1520 | 2600×1520 | 2600×1520 | 2600×1520 | 2600×1620 | 2600×1620 | ||
×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ||
1000mm | 2668×1000 | 2668×1000 | 2668×1037 | 2668×1037 | 2668×1130 | 2668×1130 | |
×1270/ | ×1270/ | ×1315/ | ×1315/ | ×1370/ | ×1370/ | ||
2850×1520 | 2850×1520 | 2850×1520 | 2850×1520 | 2850×1620 | 2850×1620 | ||
×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ||
1500mm | 3168×1000 | 3168×1000 | 3168×1037 | 3168×1037 | 3168×1130 | 3168×1130 | |
×1270/ | ×1270/ | ×1315/ | ×1315/ | ×1370/ | ×1370/ | ||
3350×1520 | 3350×1520 | 3350×1520 | 3350×1520 | 3350×1620 | 3350×1620 | ||
×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ||
2000mm | 3668×1000 | 3668×1000 | 3668×1037 | 3668×1037 | 3668×1130 | 3668×1130 | |
×1270/ | ×1270/ | ×1315/ | ×1315/ | ×1370/ | ×1370/ | ||
3850×1520 | 3850×1520 | 3850×1520 | 3850×1520 | 3850×1620 | 3850×1620 | ||
×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ×2010 | ||
3000mm | 4668×1130 | 4668×1130 | |||||
×1370/ | ×1370/ |
